智能系列RBS-20K87 高效冷凝 1级能效

产品型号 ： LL1GBD21-20K87

产品编号 ： RBS-20K87

能效等级 ： 1级(GB20665)

NOx排放等级 ： 5级(GB25034)

采暖额定热负荷(kW) ： 20.5

采暖最小热负荷(kW) ： 4.2

采暖额定热输出(80℃/60℃)(kW) ： 18.7

采暖最小热输出(80℃/60℃)(kW) ： 4.0

采暖额定冷凝热输出(50℃/30℃)(kW) ： 20

采暖最小冷凝热输出(50℃/30℃)(kW) ： 4.2

生活热水额定热负荷(kW) ： 21.5

(Δt=25K)标称产热水率 (kg/min) ： 11.4

(Δt=30K)标称产热水率 (kg/min) ： 9.5

采暖温度设定范围(℃) ： 50℃~85℃

热水温度设定范围(℃) ： 35~47，50，55，60

燃气类别 ： 天然气（12T）

燃气额定压力(kPa) ： 2

燃气压力适用范围(kPa) ： 1.0~3.0

生活热水系统适用水压(MPa) ： 0.07~0.7

生活热水最低启动流量(kg/min) ： 2.3

采暖系统最高工作水压(MPa) ： 0.3

膨胀水箱容量(L) ： 5.5

循环水泵扬程(m) ： 7

电源性质 ： 220V~，50HZ

额定电功率(W) ： 140

最小热负荷状态电功率(W) ： 140

待机状态电功率(W) ： 4

燃气接口 ： PT1/2B 螺纹(15A)

供暖及回水接口 ： PT3/4B 螺纹(20A)

冷水及热水接口 ： PT1/2B 螺纹(15A)

冷凝水排水接口 ： φ15mm软管

给排气管直径(mm) ： φ120/φ80

外形尺寸(mm) ： (H(660×(W)440×(D)280

净重(kg) ： 30

电击防护类型 ： I类

外壳防护等级 ： IPX4D

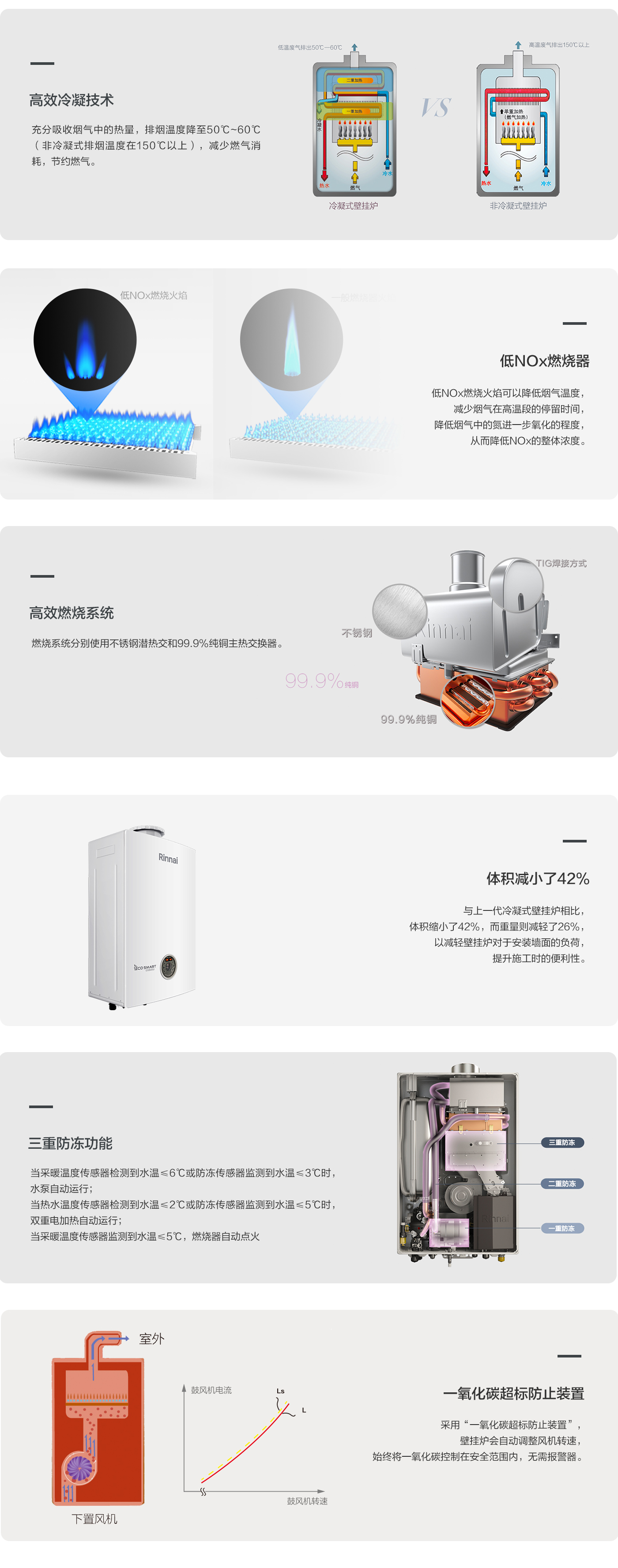

高效燃烧系统

燃烧系统分别使用不锈钢潜热交和99.9%纯铜主热交换器。

高效冷凝技术

充分吸收烟气中的热量，排烟温度降至50℃~60℃（非冷凝式排烟温度在150℃以上），减少燃气消耗，节约燃气。

高效低NOx燃烧器

低NOx燃烧火焰可以降低烟气温度，减少烟气在高温段的停留时间，降低烟气中的氮进一步氧化的程度，从而降低NOx的整体浓度。

CO、NOx双低排放

Nox（氮氧化物）排放量为29mg/kW·h，优于国家五级标准

CO（一氧化碳）排放量为120ppm，优于国家标准

数据来源：天津国家燃气用具质量监督检验中心 *LL1GBD32-32K88 Plus检测数据

体积减小了42%

与上一代冷凝式壁挂炉（UU系列）相比，通过新的外观设计，体积缩小了42%， 而重量则减轻了26%，以减轻壁挂炉对于安装墙面的负荷，提升施工时的便利性。

一氧化碳超标防止装置

大部分安全事故的原因是一氧化碳超标，而其主要原因是燃烧不充分。林内采用一氧化碳超标防止装置，壁挂炉会自动调整风机转速， 调整供氧量，确保燃烧充分，始终将一氧化碳控制在安全范围内，无需报警器。（发明专利号：ZL 200510104804.7）

双CPU 2×24小时监视

内置双CPU，即便一个CPU出现故障，另一CPU会检测安全问题，确保安全。

三重防冻功能

当温度传感器检测到水温≤6℃或防冻传感器监测到水温≤5℃时，水泵自动运行；

当温度传感器检测到水温≤2℃或防冻传感器监测到水温≤5℃时，双重电加热自动运行；

当温度传感器监测到水温≤5℃，燃烧器自动点火
